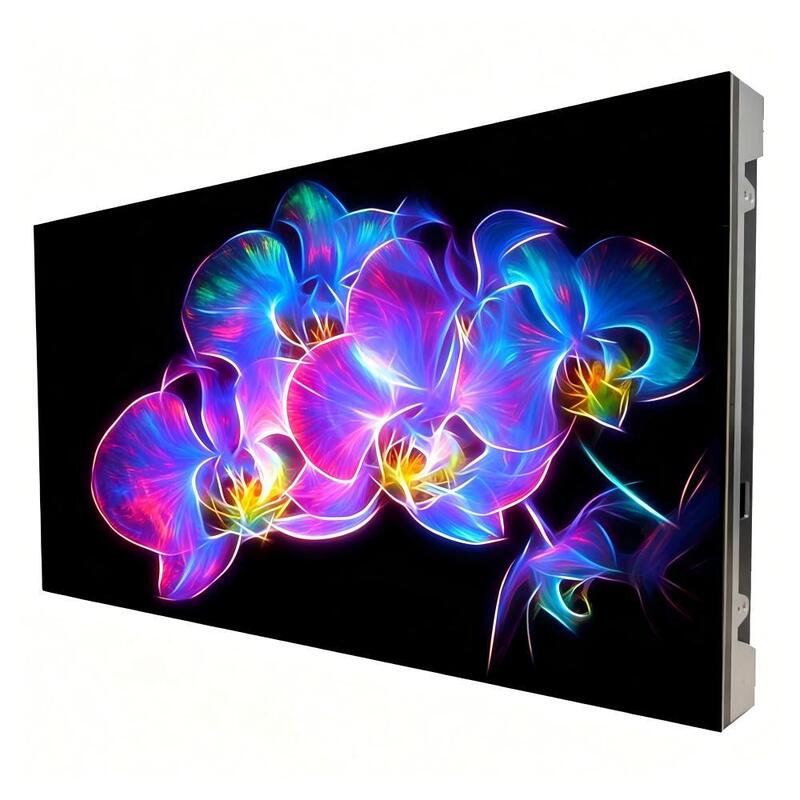

Écran d'affichage à LED COB à l'intérieur

Qu'est-ce qu'un écran LED COB ?

L'écran LED COB signifie technologie « Chip-on-Board ». Il s'agit d'une nouvelle façon de conditionner les LED, différente de la méthode SMD traditionnelle.
Au lieu d'emballer chaque puce LED une par une, COB place les puces LED nues directement sur la carte PCB. Ces puces sont fixées à l'aide de colle conductrice ou non conductrice.
Après le placement, les puces sont connectées via une liaison filaire. Enfin, le tout est recouvert de résine protectrice pour former une surface lumineuse solide et plane.
Cette méthode réduit considérablement l'espace entre les pixels. Il améliore également la durabilité, la résistance à la chaleur et l’uniformité de l’affichage.
Comparés aux SMD, les écrans LED COB sont plus compacts et moins susceptibles d'être endommagés. C'est pourquoi ils sont populaires dans les salles de contrôle, les studios et les écrans de vente au détail où la finesse des détails est essentielle.

Comment fonctionnent les écrans LED COB

L'écran LED COB utilise un processus dans lequel plusieurs puces LED sont fixées directement sur un PCB conducteur de chaleur. Cette configuration supprime le besoin d’un emballage LED séparé. Chaque puce est liée avec du fil, puis recouverte de résine pour plus de protection. La surface scellée rend l'écran lisse et résistant aux dommages.
Un module LED COB typique comporte des pixels à l'avant et des puces de pilote IC à l'arrière. Ces modules se connectent de manière transparente pour créer des écrans de n’importe quelle taille ou forme. Cette conception améliore le flux de chaleur, de sorte que l'écran refroidit et dure plus longtemps. La disposition rapprochée des puces augmente également la luminosité et réduit les espaces visuels.
La technologie LED COB combine puce, emballage et écran en un seul. Son succès dépend d’une coopération solide tout au long de la chaîne d’approvisionnement.

Spécifications de l'écran LED COB :

Écran LED HD 16:9 600 × 337,5 mm

Armoire de taille 600 × 337,5 mm
Taux de rafraîchissement élevé de 3840 Hz
Conception de service frontal pour une installation facile
Écran LED d'intérieur haut de gamme
Approuvé CE, RoHS, FCC, KC
Garantie de 3 ans et 5 % de pièces de rechange

Détail de l'écran d'affichage LED Cob :

• Effet visuel Ultra HD

L'écran LED COB a une armoire LED HD avec un rapport d'or 16:9, un taux de rafraîchissement élevé de 3840 Hz et un pas de pixel fin, peut être le meilleur choix pour les écrans LED d'intérieur haut de gamme.

• Conception du nombre d'or 16:9

La taille de l'armoire des écrans LED COB suit un rapport 16:9, mesurant 600 x 337,5 mm. Il bénéficie d'un excellent design d'armoire, apprécié pour ses caractéristiques ultra légères et ultra fines.

• Conception d'armoire parfaite

La conception de notre armoire pour écrans LED COB est parfaite, avec une belle apparence et une disposition conviviale. Il est rapide à installer et facile à entretenir, offrant une expérience visuellement agréable qui ravit les yeux.

• Ultra léger

Découvrez des visuels impeccables sous n'importe quel angle grâce à notre design ultra-léger, pesant seulement 4,5 kg. Notre écran LED COB fabriqué avec un cadre d'armoire en aluminium de haute précision, il assemble de manière transparente des images et des vidéos, offrant l'expérience visuelle parfaite que vous désirez.

• Modules de taille 300x168,75mm/150x337,5mm

Nos écrans COB utilisent des modules LED uniques de haute qualité qui prennent en charge la détection de la température du module, la détection de la tension, la correction point à point, et bien plus encore.

• Conception de services frontaux

Conception de service frontal pour les cartes de réception LED, les cartes HUB, les alimentations et les modules LED. Les modules LED sont assemblés avec des caractéristiques magnétiques pour un accès frontal.

• Haute planéité

Notre écran LED offre un épissage transparent, un verrouillage rapide et un câblage interne simple pour une maintenance rapide et des connexions transparentes.
Sans espaces, l'écran LED COB fournit des affichages visuels transparents 16K, 8K, 4K et FHD.

• Grand angle de vision

L'angle de vision peut atteindre 170° horizontal, offrant un large angle de vision pour atteindre un public plus cible.

• Méthode d'installation multiple

Supports arrière uniques en aluminium

Conception à positionnement automatique, nivellement automatique entre les structures, l'ensemble de l'écran sera ultra fin d'environ 5 cm après l'installation.

Avantages de l'écran LED COB

La technologie d'affichage LED COB combine des techniques avancées de conception et d'emballage, offrant d'excellentes performances en termes de fiabilité, de visuels et de durabilité. Vous trouverez ci-dessous les principaux avantages qui rendent les écrans LED COB idéaux pour les solutions d'affichage modernes.

(1) Pas de pixel ultra fin

La technologie COB supprime les limitations des diamètres de lampes LED traditionnels, permettant des pas de pixels extrêmement fins. Cela permet aux écrans d'afficher des images plus nettes, idéales pour les centres de commande, les studios ou toute application de visualisation rapprochée.

Sans avoir besoin d'un emballage séparé pour chaque LED, le COB peut emballer davantage de puces dans une zone plus petite. Cela prend en charge une résolution plus élevée et offre des visuels plus fluides et plus clairs.

(2) Processus de fabrication simplifié

COB réduit le besoin de supports et simplifie les étapes de production telles que la soudure et l'encapsulation. Cela rationalise l’assemblage et réduit les erreurs de fabrication.

En abaissant la résistance thermique des puces, le COB permet un emballage haute densité. Cela augmente la luminosité et garantit un flux de chaleur plus efficace.

(3) Installation plus facile

Les modules LED COB sont conçus pour une intégration facile et une connexion transparente. Cela réduit le temps et les efforts d'installation, en particulier pour les projets à grande échelle. La structure robuste de l'écran LED COB minimise le risque de dommages aux pixels lors de la manipulation.

(4) Conception mince et légère

Utilisant des cartes PCB ultra fines allant de 0,4 à 1,2 mm, les écrans COB sont nettement plus fins que les modèles traditionnels. Le poids total peut être réduit jusqu'à deux tiers.

Cette conception légère et compacte facilite le transport et réduit les coûts de structure de montage. Il ajoute également de la flexibilité dans les installations créatives.

(5) Forte durabilité de la surface

Les puces LED sont intégrées dans des points encastrés sur le PCB et scellées avec de la résine époxy. Le résultat est une surface dure et lisse qui résiste aux chocs et aux rayures.

Cette conception intégrée évite les perles de lampe exposées traditionnelles, réduisant ainsi les dommages pendant le transport ou l'utilisation. L'écran LED COB garantit une durée de vie du produit plus longue et plus fiable.

(6) Angle de vision plus large

Les écrans LED COB offrent des angles de vision supérieurs à 175 degrés, proches de 180 degrés. Cela permet au contenu d'être vu clairement dans presque toutes les directions. De plus, les écrans COB créent une diffusion de lumière douce et uniforme. Cela améliore l’expérience visuelle globale sans distorsion des couleurs.

(7) Excellente dissipation thermique

Les puces LED sont en contact direct avec la feuille de cuivre du PCB, assurant un transfert de chaleur rapide et efficace. Cela empêche l'accumulation thermique et protège les composants internes. Les écrans LED COB utilisent des couches de cuivre de haute spécification et la technologie de l'or par immersion améliore les performances thermiques. Il aide à maintenir la luminosité et l’uniformité des couleurs dans le temps.

(8) Efficacité énergétique et contraste élevé

Comparé aux écrans SMD traditionnels, l'écran LED COB consomme moins d'énergie au même niveau de luminosité. Cela le rend plus économe en énergie pour une utilisation à long terme.

Les puces étroitement emballées réduisent également les espaces optiques et les fuites de lumière. Cela augmente le contraste de l'image et crée des noirs plus profonds et des couleurs plus riches.

(9) Surface facile à nettoyer

Avec une surface scellée et lisse, les écrans COB résistent à la poussière et à l’humidité. Il n'y a pas de masques ni d'espaces ouverts où la saleté peut s'accumuler. Le nettoyage est simple : il suffit de l'essuyer avec de l'eau ou un chiffon.

(10) Performances tous temps

Les écrans COB sont protégés par plusieurs couches contre l'eau, l'humidité, la poussière, la corrosion et les UV. Les écrans LED COB fonctionnent de manière fiable sur une large plage de températures allant de -30°C à 80°C. Cela les rend adaptés aux environnements intérieurs et extérieurs, toute l’année.
